经典再升级 新一代4G DTU
更高的传输速率、更丰富的数据形式(图像、视频、音频等)

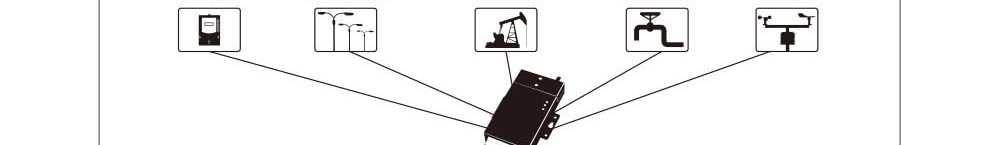

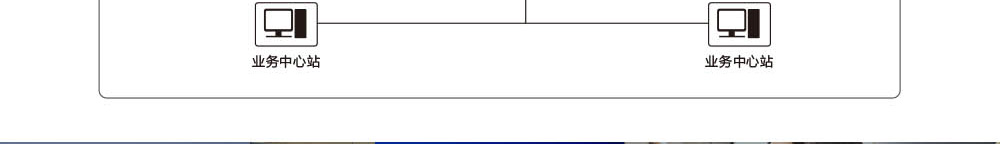

● 支持RTU与DSC透明数据传输

● 支持宏电DDP传输协议,配合DDP协议开发包简化开发难度

● 通过宏电DDP协议可实现数据传输、远程参数配置、重启动控制

● 支持串口AT协议,可在运行过程中切换到AT状态,进行参数配置、重启控制式

支持短信通信,轻松远程告警、控制,提升运营效率

● 支持TCP/UDP/短信三种通信方式

● 短信支持7bit、8bit、UCS2编码,可以进行中文短信收发

● 短信号码支持国际区号及本地号码

支持专网接入,数据传输更安全

● 支持移动运营商的APN专网

● DSC寻址方式支持固定IP地址和域名

● 支持获取移动专网的指定IP

M2M云平台管理,足不出户,远程故障诊断、维护、升级

● 设备故障告警,提升偏远地区设备在线率

● 支持SIM卡管理,无需固定IP,提升规模化管理能力

● 远程升级,故障自恢复,确保传输管道通畅

● 多重加密技术,确保通信链路数据安全

● 设备远程管理、维护,降低运维成本,提升效率

● 支持网管功能,流量可控,可管,降低运维成本

● 自动生成业务统计报表,为运营决策提供有力依据

多种接口选择,兼容所有串口下位机

支持TTL/RS-232/RS-422/RS-485任意一种

TTL

RS-422

RS-232/RS-485

工业级品质,7×24h稳定传输

● 产品器件均由知名供应商提供,品质可靠

● 采用工业级设计,通过EMC四级测试,确保传输稳定性

科学的外观设计,体积小而轻巧,无安装空间要求

● 产品体积小至93x54x22mm,重量仅150g,轻松实现各种环境的快速安装

● 产品采用科学、人性化的外观设计,安装支架与外壳一体化,大大提高项目现场的安装效率





技术规格
硬件规格 规格说明 备注

产品型号

H7710



网络

支持网络

5G/4G

设备接口

天线接口

SMA-K(阴头)

SIM卡

1.8V/3.0V

串行数据口

RS-232/RS-485/RS-422/TTL(双串口)

串行数据速率

标准300~115200bps

接口端子

3.5mm可插拔接线端子(14~24AWG线)

功能特性

基本功能

支持PPP、TCP/IP协议栈

支持透明传输及宏电DDP协议传输

支持电信运营商APN/VPDN专网

支持固定IP和动态域名数据中心

支持7bit/8bit/UCS2短信编码

支持数据、短信、电话振铃、定时上下线等多种工作模式节省功耗

支持透明TCP/UDP/SMS,DDP+TCP/UDP等多种通讯方式

支持多通道同时在线、数据和短信通道互备份、数据和数据互备份

支持最高115200bps串口波特率

支持移动运营商的APN或VPDN专网

工业级5G/4G/3G/2G无线通讯模块

 12pin可插拔端子排适合工业应用现场

增强功能

支持宏电串口RDP协议,满足下位机通用化管理和通讯



支持宏电 WMMP 协议,满足宏电云平台远程统一管理



支持宏电 DDP 协议,格式短信远程批量管理设备

供电电源

工作电压

+5V~+36VDC

功耗

待机功耗

约30mA@+12VDC (功耗因网络制式不同会有变化)

物理特性

尺寸

112.3mm×70mm×22mm(含螺丝高度)

重量

约190g

工作环境温度

-30℃~+70℃

存储温度

-40℃~+85℃

相对湿度

≤95%(无凝结)



软件功能

功能分类

功能说明

网络通讯

拨号联网

支持上电自动拨号

支持按需拨号、定时上下线

支持APN/VPDN专网传输方式.

支持CHAP、PAP认证

通道功能

支持1~5个通道中心

支持多中心、主备中心方式通讯

支持SMS(短信)传输方式

支持云管理通道,满足远程统一批量管理需求

支持自定义注册包、心跳包、串口数据分包

通讯协议

内嵌TCP/IP协议栈

支持IP/ICMP/PPP协议

支持TCP/UDP通讯方式,支持数据透明传输

支持TCP Server (服务器)模式

支持宏电DDP协议,宏电RDP (下位机配置管理)协议

支持DNS解析

支持MQTT协议

支持DDP协议,对数据进行封装

配置管理

配置

支持一体化工具盒本地配置,支持配置导入、导出功能

支持宏电Wedora设备云平台远程管理配置

支持手机SMS (短信)远程配置

升级

支持本地串口升级、远程云管理升级、远程FTP升级等多种升级方式

调试

支持打印日志分级控制,支持中文日志

支持多串口独立工作,DEBUG调试不影响数据串口




产品选型

编号

类型

特点

1

H7710 4G/5G DTU

4G全网通 ,双串口
