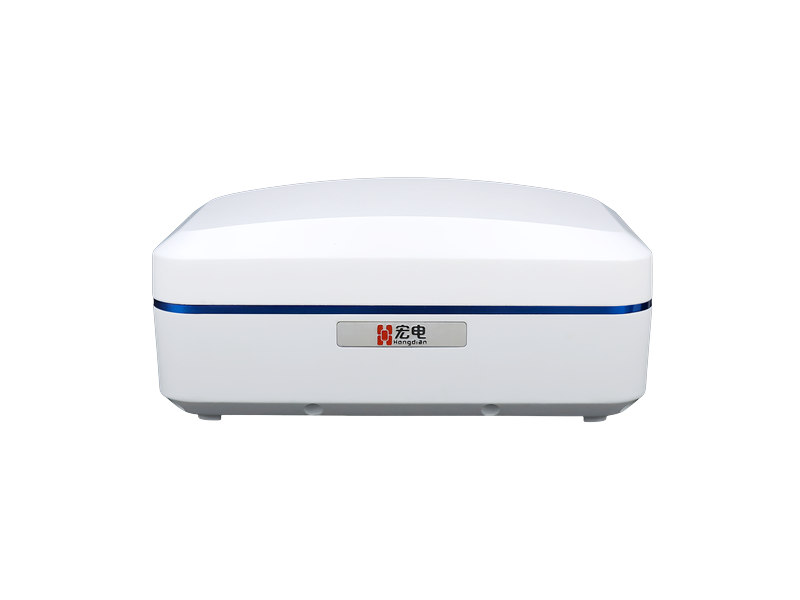

工业智能网关/CPE

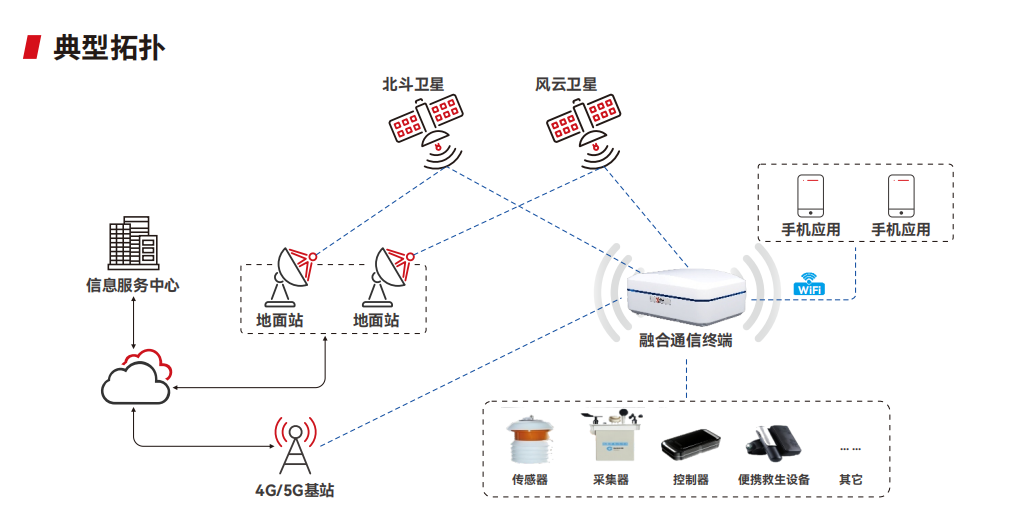

双星协同，三网融合
同时具备北斗短报文和风云卫星通信能力，以及蜂窝4G通信。支持链路优先级切换，自动选择最优通道发送数据。
全工业级设计，适应极端环境
支持-40℃~+60℃宽温工作，适应高寒、高温环境；高等级防护外壳，IP66级别防护，具备防尘、防水、防盐雾腐蚀能力，适用于无人值守站点、石油石化、水利监测等恶劣场景。
丰富接口，广泛兼容
集成标准网口（RJ45）、串口（RS232/485）、USB接口，方便连接各类采集器、传感器、摄像头及工控设备。
云平台协同，无人化管理
配备云平台实现远程配置、固件升级；当检测到供电异常、网络中断或即将断网时，自动切换备用链路（蜂窝转卫星）并通过云端推送告警信息。
|
规格名称 |
规格说明 |
备注 |
|
处理器 |
CPU |
|
|
存储 |
DDR |
4GB |
|
EMMC |
32GB |
|
|
网络 |
蜂窝通信 |
支持4G全网通； 支持频段：B1/B3/B5/B8/B34/B38/B39/B40/B41 |
|
WIFI通信 |
支持WIFI 2.4G |
|
|
北斗短报文通信 |
支持北斗二号，北斗三号 |
|
|
风云气象卫星通信 |
支持 |
|
|
北斗定位 |
支持B1I/B1C、B2A频点 支持北斗授时，精度（1PPS）：优于50ns 定位精度：≤1mCEP |
|
|
SIM卡 |
翻盖式SIM卡槽 |
4G SIM卡（1.8V/3.0V），北斗三号 SIM卡（3.3V） |
|

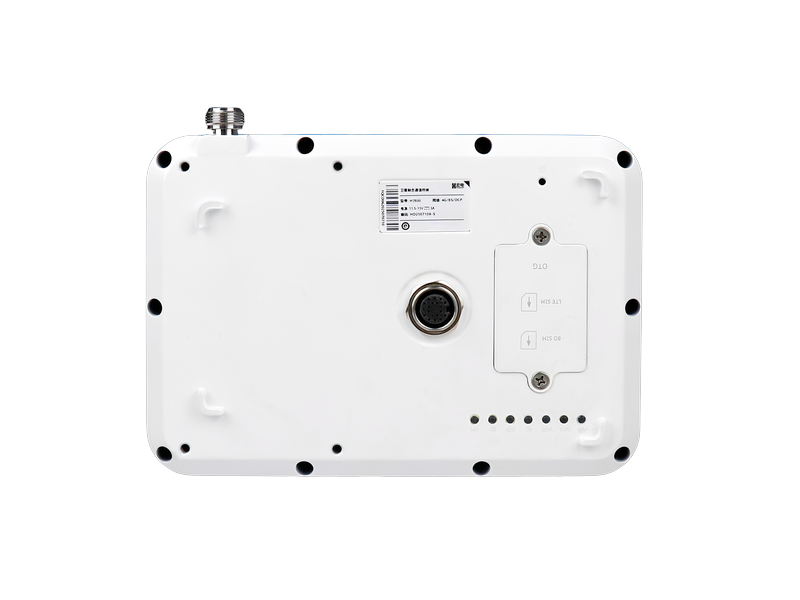

接口 |
航空插头 |
19pin接口 |
|
DC_IN |
DC 11.5V-15V |
|
|
WAN |
10/100Mbps自适应，支持WAN/LAN切换 |
|
|
LAN |
10/100Mbps自适应 |
|
|
串行数据接口 |
1个RS-485（速率可配，默认9600bps） 2个RS-232（速率可配，默认9600bps） |
|
|
Type C |
USB2.0，支持读写、OTG功能 |
|
|

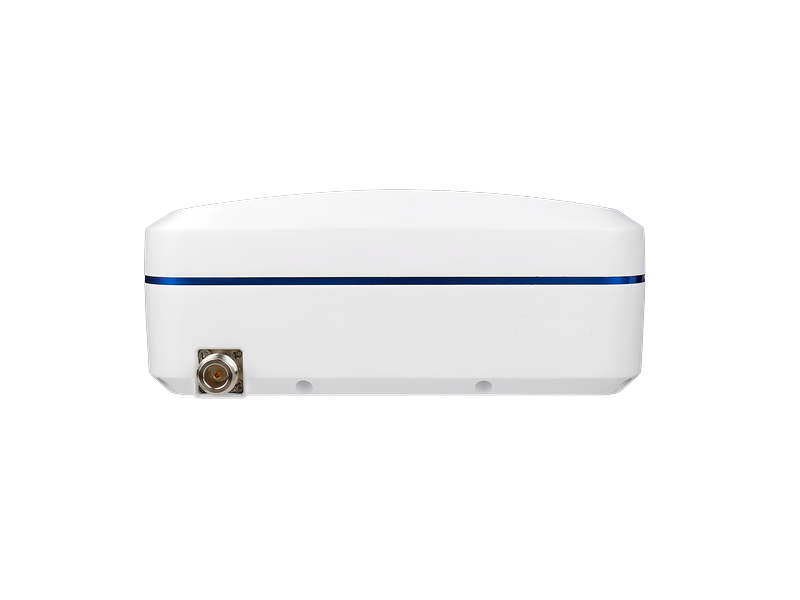

天线接口 |
1个风云卫星天线接口（N型母头） |
|
|
功耗 |
待机功耗 |
约120mA@12V |
|
4G通信 |
约175mA@12V |
|
|
风云气象卫星通信 |
约195mA@12V |
|
|
北斗三号短报文通信 |
约190mA@12V |
|
|
峰值功耗 |
约2.8A@12V |
|
|
风云模组待机 |
113mW（单模块） |
|
|
北三模组待机 |
675mW（单模块） |
|
|
RDSS 指标 |
接收灵敏度 |
天线方位角：0°～360°，仰角：30°～90°； 北斗二号：信号功率-127.6dBW，误码率：≤1E-5 北斗三号：专用段 24kbps 信息帧，误码率：≤1E-5 （信号功率-123.8 dBm）； 北斗三号：专用段 16kbps 信息帧，误码率：≤1E-5 （信号功率-127.5 dBm）； 北斗三号：专用段 8kbps 信息帧，误码率：≤1E-5 （信号功率-130 dBm） |
|
接收通道数 |
北斗二号：10个；北斗三号：14个。 |
|
|
发射频率 |
Lf0、Lf1、Lf2。 |
|
|
发射EIRP |
0～13dBW（天线仰角30°~90°，方位角0~360°） |
|
|
通信成功率 |
≥99％。 |
|
|
信息容量 |
北斗二号最大短报文长度：120汉字； 北斗三号最大区域型短短报文长度：1000汉字。 |
|
|
信息传输方式 |
汉字、代码、混编。 |
|
|
风云 指标 |
基本参数 |
支持频段：401～403MHz 信道速率： 600bps或900bps 调制方式：单载波、QPSK 载波频率容限：≤±10Hz |
|
发射EIRP |
43~50dBm。 |
|
|
发射功率 |
发射功率：定向天线 ≤ 20W 功率可调（步进1dB） |
|
|
发射功率稳定度 |
单载波发射模式功率稳定度±0.5dB； 调制载波发射模式功率稳定度±1dB。 |
|
|
通信成功率 |
≥99％。 |
|
|
发射输出口信噪比 |
S/N≥30dB |
|
|
发射调制信号误差矢量幅度EVM |
EVM：≤3.5% |
|
|
环境要求 |
工作温度 |
-40～+85ºC |
|
储存温度 |
-50～+85ºC |
|
|
工作湿度 |
5%~95%RH |
|
|
存储湿度 |
5%~95%RH |
|
|
其他 |
重量 |
≤2.5kg |
|
尺寸 |
机身：长×宽×高(mm)：200.1×149.7×80 |
|
|
防水等级 |
IP66 |
|
|
防雷等级 |
电源：差模±2KV，共模±4KV RS485：差模±2KV，共模±4KV RS232：共模±4KV LAN/WAN：共模±3KV |
