工作原理

DPDC系列设备观测的物理量是空间低频电磁场的磁场分量。

仪器的工作原理:根据电磁感应定律有

其中,Vi是线圈感应电压  n为线圈匝数

标定采用实验室精确标定与现场粗略标定相结合的方式,在实验室采用外置的磁场发生装置,信号更加平稳,在传感器内部设计有一组标定的线圈,标定时在该线圈上加上期望的激励信号,即可产生对应的输出。同时,在主机箱内也备有一块信号源板,这是一个精密程控信号发生器,在现场或远程通过操控软件将其打开,以检验设备的状态。



功能特点

◆ 安装方式灵活,可填埋,可悬吊

◆ 完全符合地震局入库格式

◆ 支持十五地震前兆台网通信技术规程

◆ 支持远程更新维护程序功能

◆ 标定采用外置的磁场发生装置,信号更加平稳

◆ 合理频段的选取,尽量排除已知的干扰,使观测设备采集的数据尽量接近研究的目标

◆ 异常判定简单。用分钟值判断异常,数据高于平时北京数值很多判别为异常





应用情况

某地异常与地震基本呈现一一对应关系(如下图)


技术规格

仪器性能指标

◆ 观测频率:0.1~10赫兹

◆ 灵敏度:20uV/nT(传感器)

◆ 观测通道:为垂直、南北、东西三道

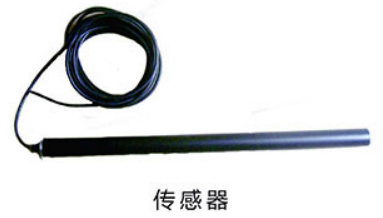

◆ 仪器传感器安装方式:可填埋,可悬吊

◆ 仪器传感器具有标定功能,配置不少于50米电缆线

◆ 采集器分辨率:24位

◆ 采集速率:50次/秒/通道

◆ 数据产出:原始值50次/秒/通道、分钟值

◆ 协议:TCP/IP协议

◆ 支持十五地震前兆台网通信技术规程

◆ 支持WEB方式访问管理仪器

◆ 支持网络校时功能,时钟精准度≤1s/d

◆ 支持FTP方式访问管理仪器

◆ 支持远程更新程序功能

◆ 主机机箱能够安装在19"标准机柜内
